[CS5670] Lecture 16: Multi-view stereo

자료 출처: CS5670 Multi-view stereo



이번 강의는 Multi-view stereo에 관한 내용입니다. 이어지는 내용은 13강의 stereo이며, 18강의 two-view geometry와도 이어집니다.

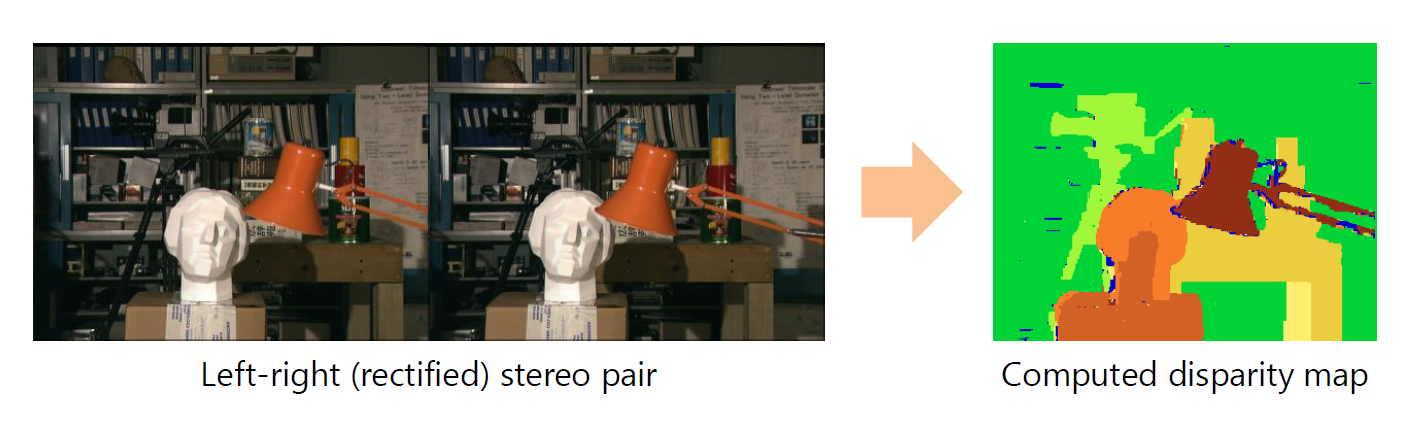

왼쪽과 오른쪽에서 바라봤을 때의 stereo pair이며, disparity를 계산한 map입니다. 이는 로봇과 네비게이션, 비디오 효과에 유용하게 쓰입니다.





Multi-view Stereo

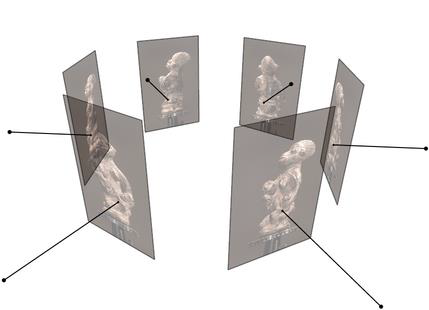

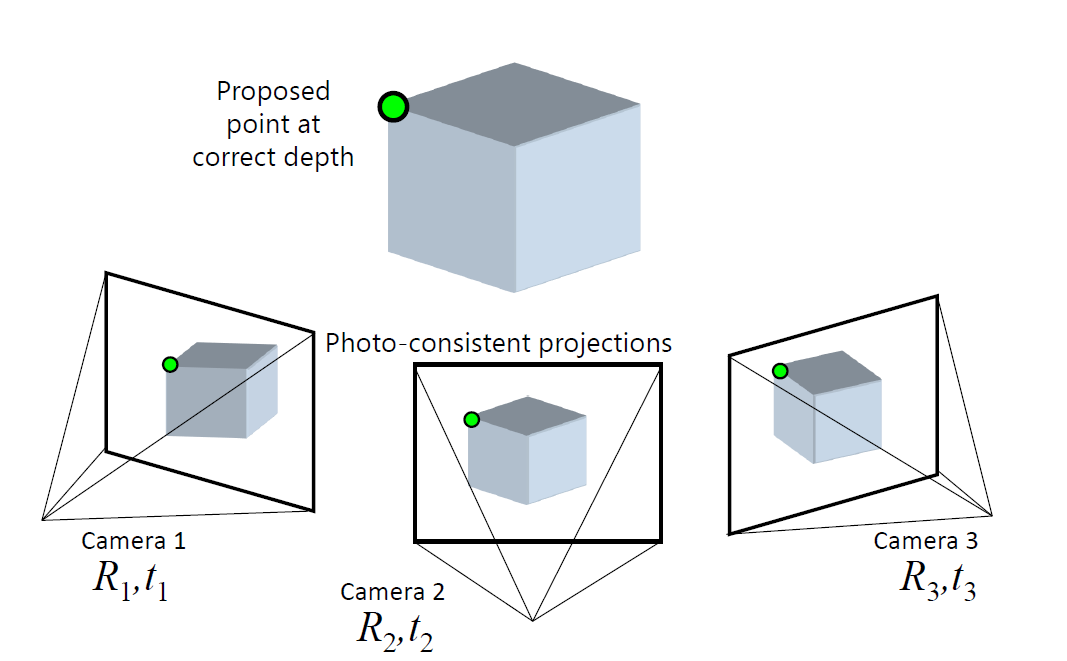

똑같은 object와 scene이 있는 여러장의 이미지가 주어진다면 이것들의 3D shape은 연산해서 표현할 수 있습니다.

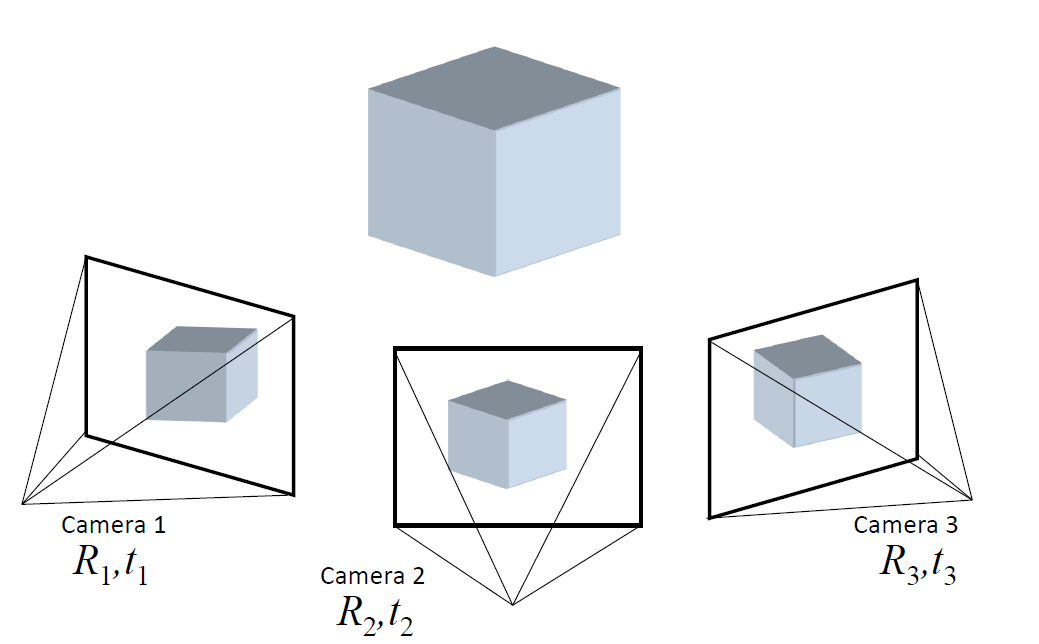

• Input: 몇몇의 viewpoints들로부터 교정된 이미지(known intrinsics, extrinsics, projection matrices)
• Output: 3D object model



Figures by Carlos Hermandez



이제 이렇게 많은 카메라를 어떻게 교정할지에 대해 얘기할 것입니다.





Multi view stereo: Basic idea

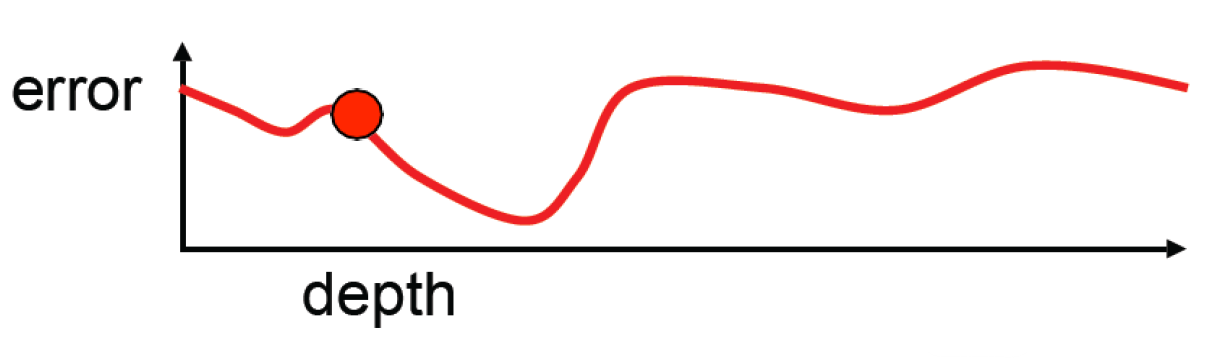

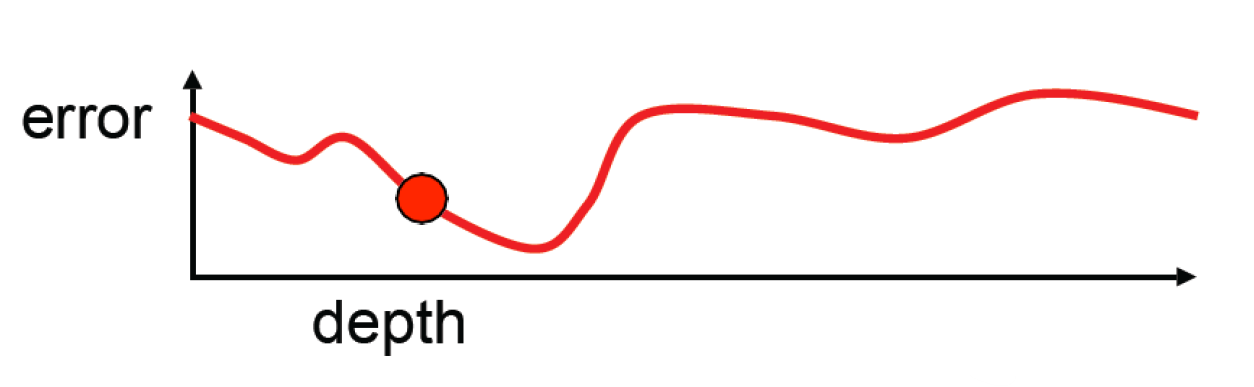

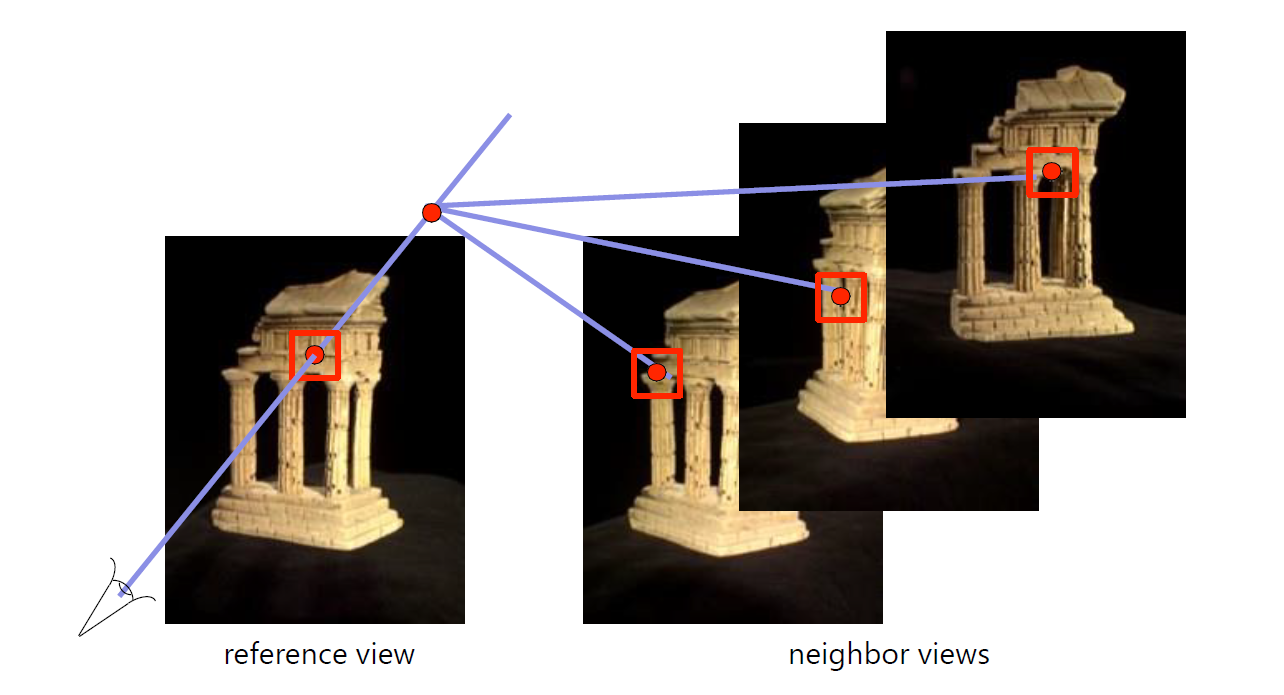

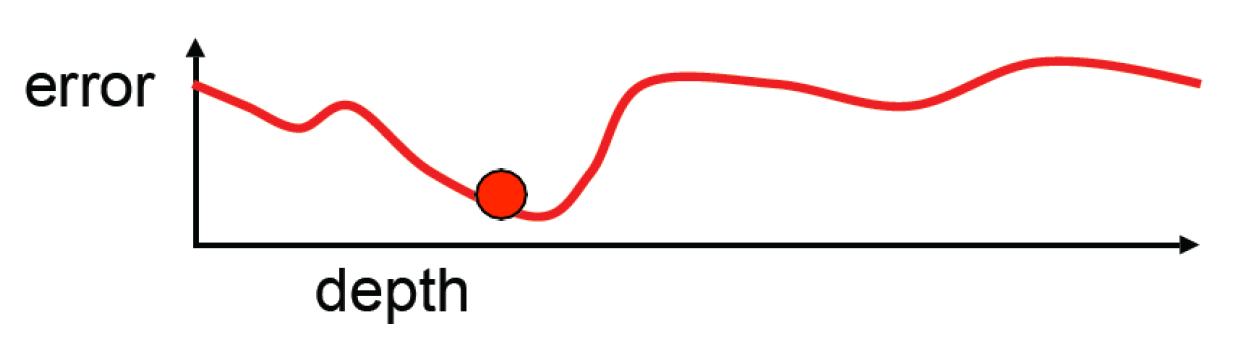

여기서 reference view가 조금씩 옮겨지며 depth에 따른 error도 달라집니다.









전체 reference view를 통해 depth map을 볼 수 있습니다.





Multi view stereo: advantages



• 1 neighbor 이상을 쓰면서 window matching을 할 수 있고, 이는 강한 match signal을 줍니다.
• 만약 potential neighbors를 많이 갖고 있다면, 각 reference image마다 match하며 neighbors의 가장 좋은 subset을 고를 수 있습니다.
• 각 reference frame으로 depth map을 reconstruct하고, merge하여 3D model을 완성할 수 있습니다.



Choosing the stereo baseline



가장 최적의 baseline은 무엇인가요?

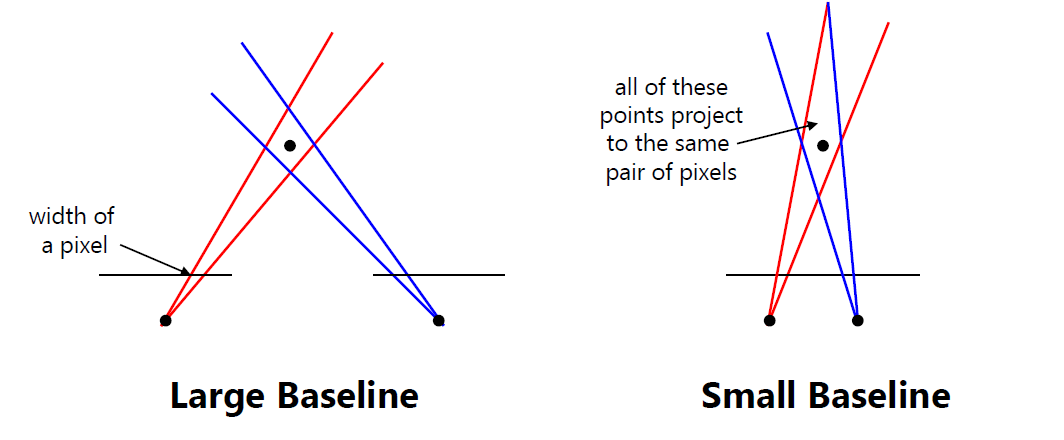

너무 작을 경우 depth error가 커지고, 너무 큰 경우엔 찾는데 어려움이 있습니다.







The Effect of Baseline on Depth Estimation









Multiple-baseline stereo

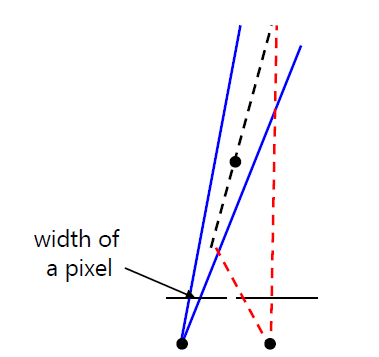

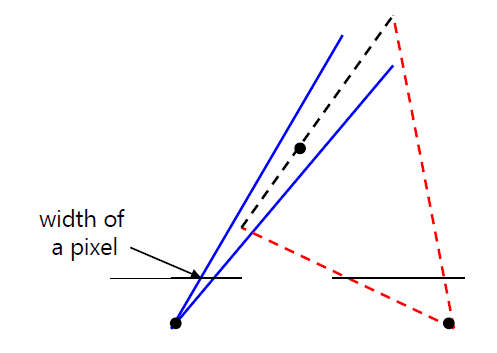

baseline이 짧은 경우에는 traingulation이 좁기 때문에 측정한 depth가 덜 정확합니다.









baseline이 긴 경우에는 second image에서 search해야 할 영역이 더 큽니다.

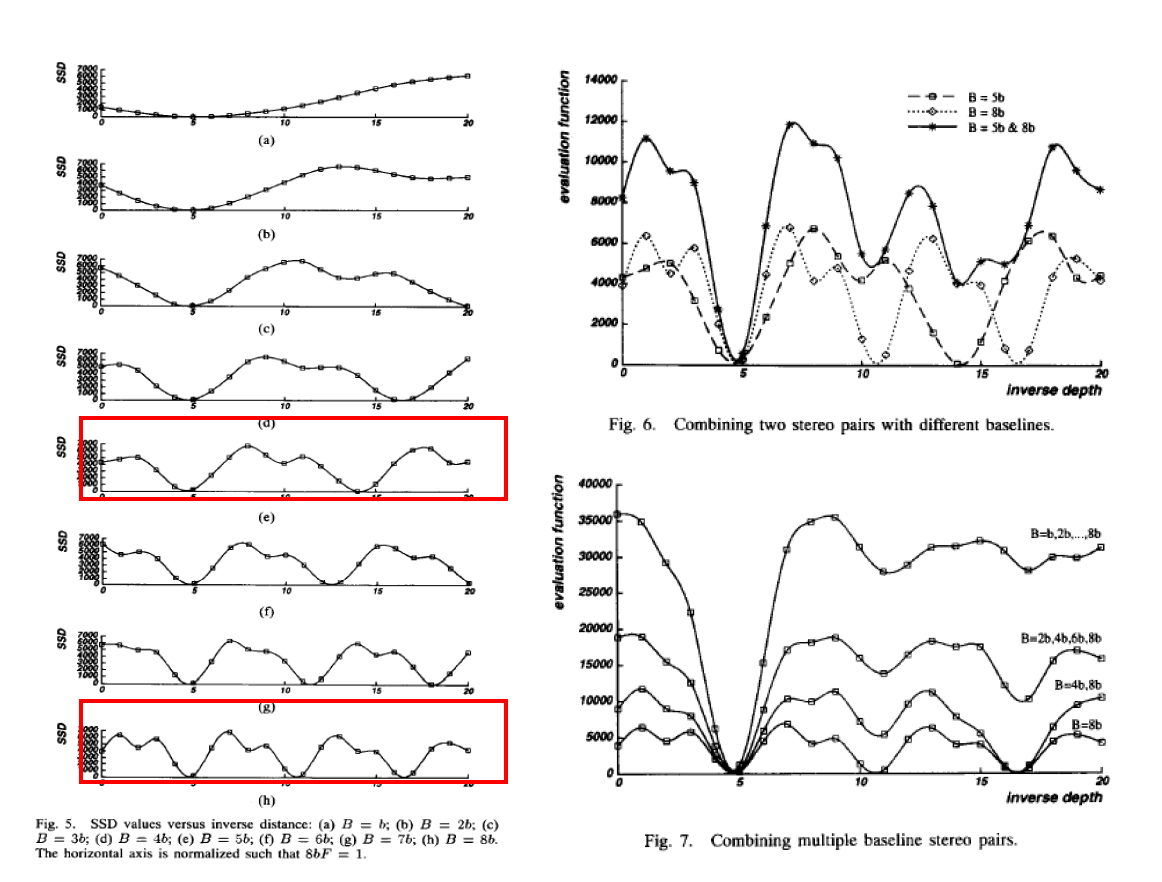

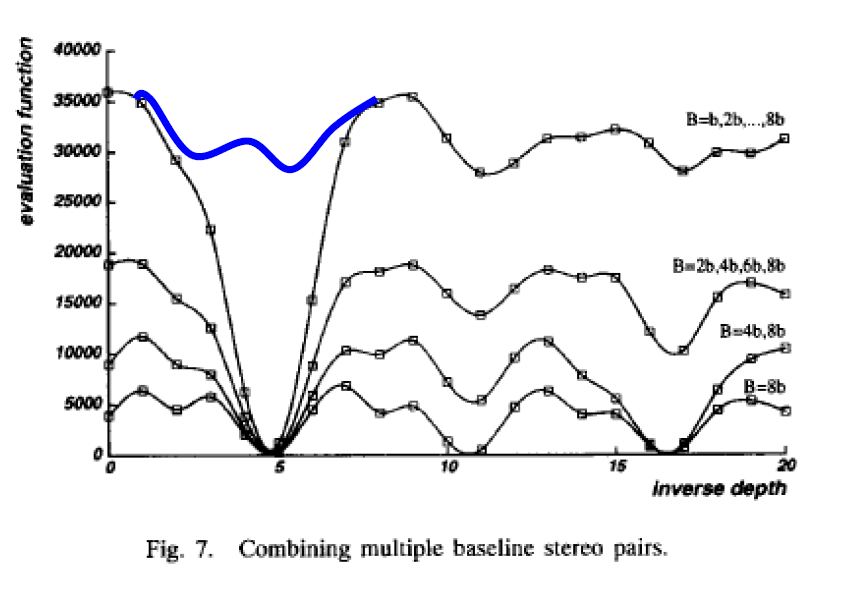

Multiple baseline stereo results



Multibaseline Stereo



Basic Approach

• Reference view를 고릅니다
• 가장 좋은 stereo algorithm을 사용합니다.

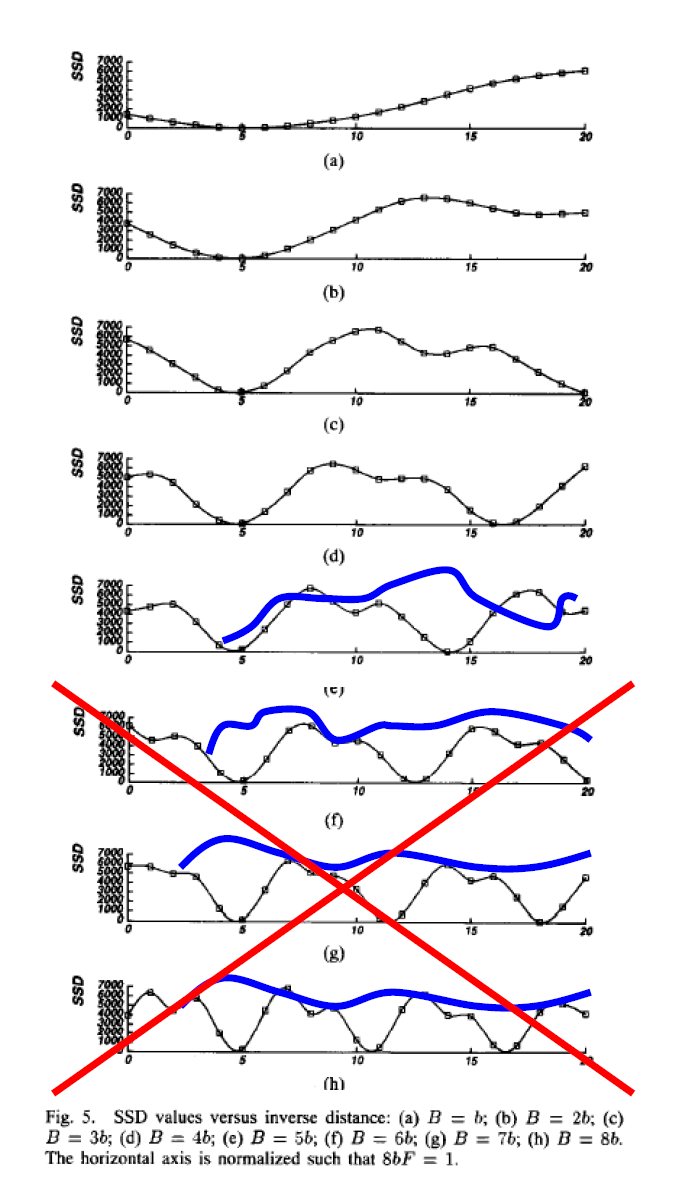

  • 그러나, 모든 baselines에서 two-view SSD를 SSSD로 대체합니다.
  • SSSD: SSD 값을 각 stereo images의 쌍들을 처음 계산한 다음, multiple stereo pair로부터 모두 함께 더해가며 계산합니다.



Limitations

• 오직 depth map만 계산합니다.
• 넓게 분산된 view들에게는 작동하지 않습니다.

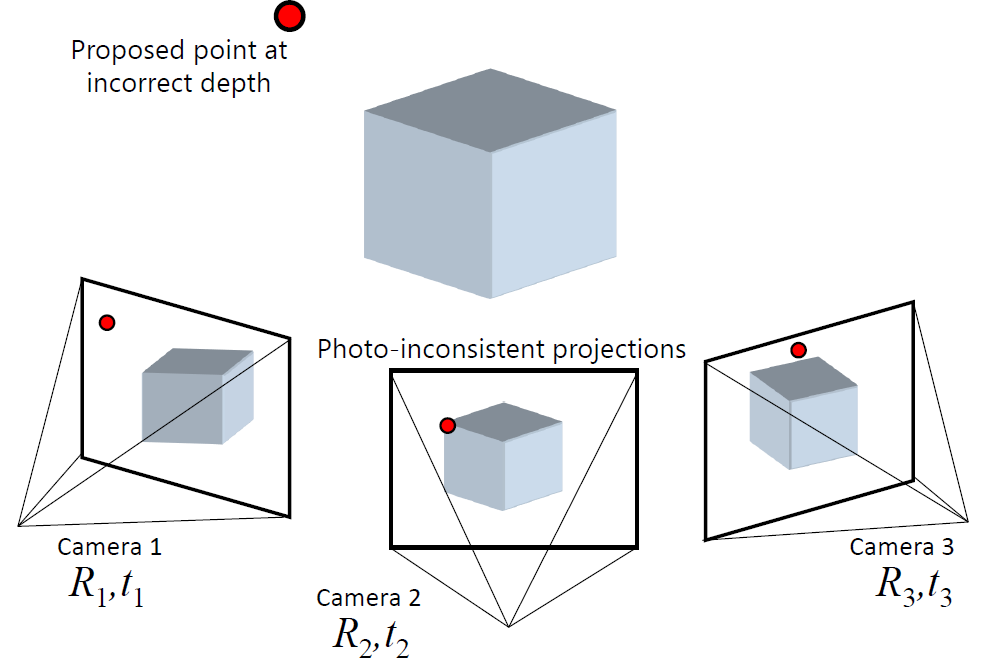

Problem: visibility





Some solutions



― 오직 사진 근처에서만 match합니다.

― SSD 대신에 NCC를 사용합니다.

― 임계점보다 높은 NCC 값은 무시합니다.





Popular matching scores

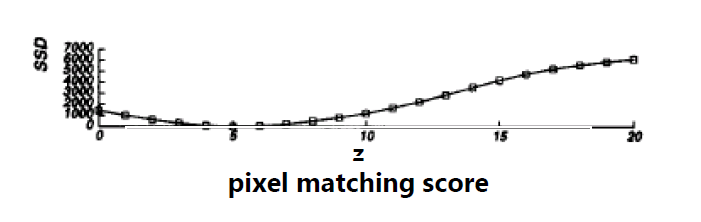

• SSD (Sum of Squared Differences)

$\Sigma_{x,y} |W_1(x,y) - W_2(x,y)|^2$



• SAD (Sum of Absolute Differences)

$\Sigma_{x,y} |W_1(x,y) - W_2(x,y)|$



• ZNCC (Zero mean Normalized Cross Correlation)

$\frac{\Sigma_{x,y} (W_1(x,y) - \bar{W_1})(W_2(x,y)-\bar{W_2})}{\sigma w_1, \sigma w_2} $







• where $\bar{W_i} = \frac{1}{n} \Sigma_{x,y} W_i$, $\sigma_{w_i} \sqrt{\frac{1}{n} \Sigma_{x,y} (W_i-\bar{W_i})^2}$





Question: NCC를 쓸 떄 좋은 점은?





Plane Sweep Stereo

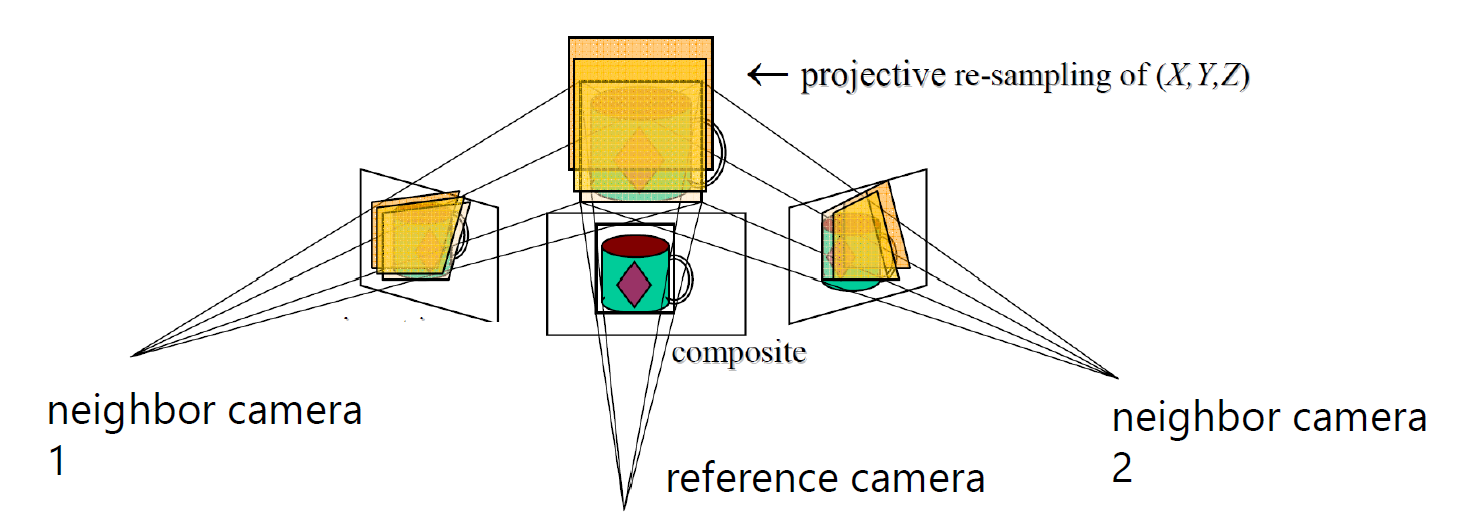

reference camera image plane에 평행한 plane의 family를 sweep합니다. 그리고 homography를 통해서 각 plane 위에 neighbors을 재투영하고 reprojections을 완성합니다.









Plane Sweep Stereo





Another example

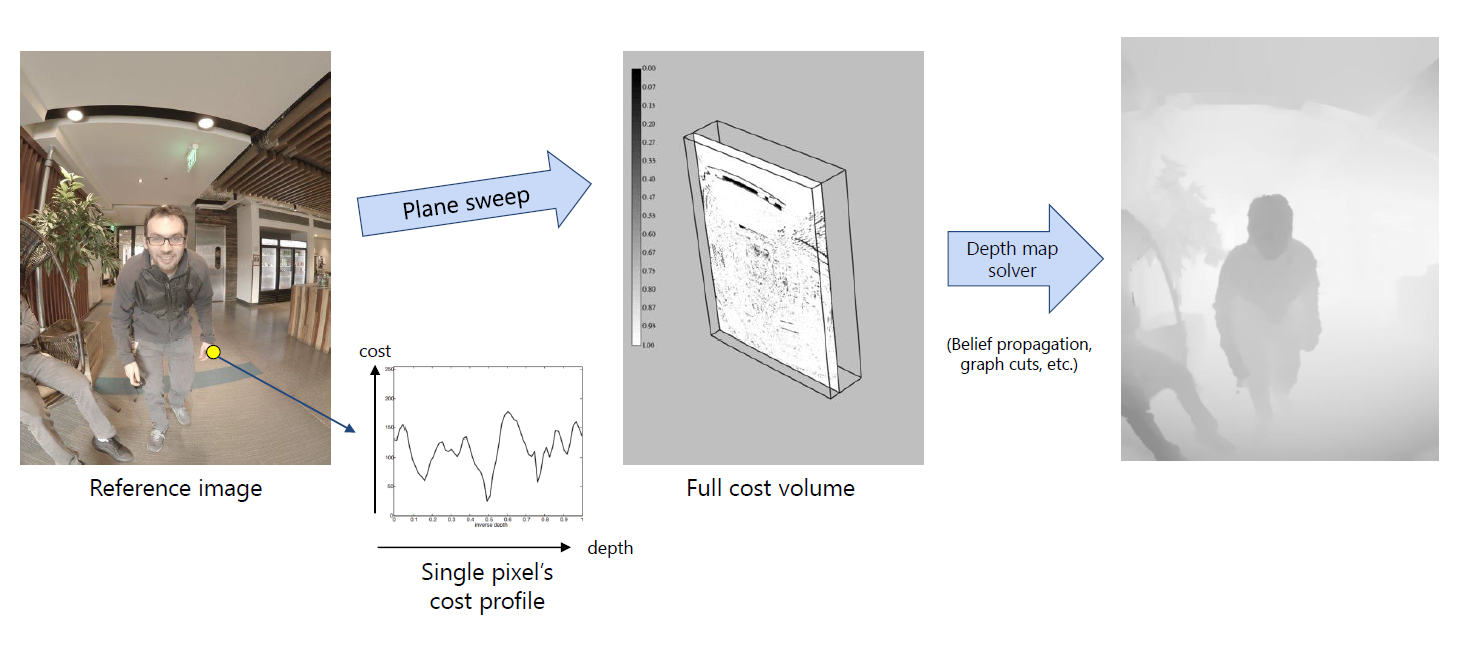

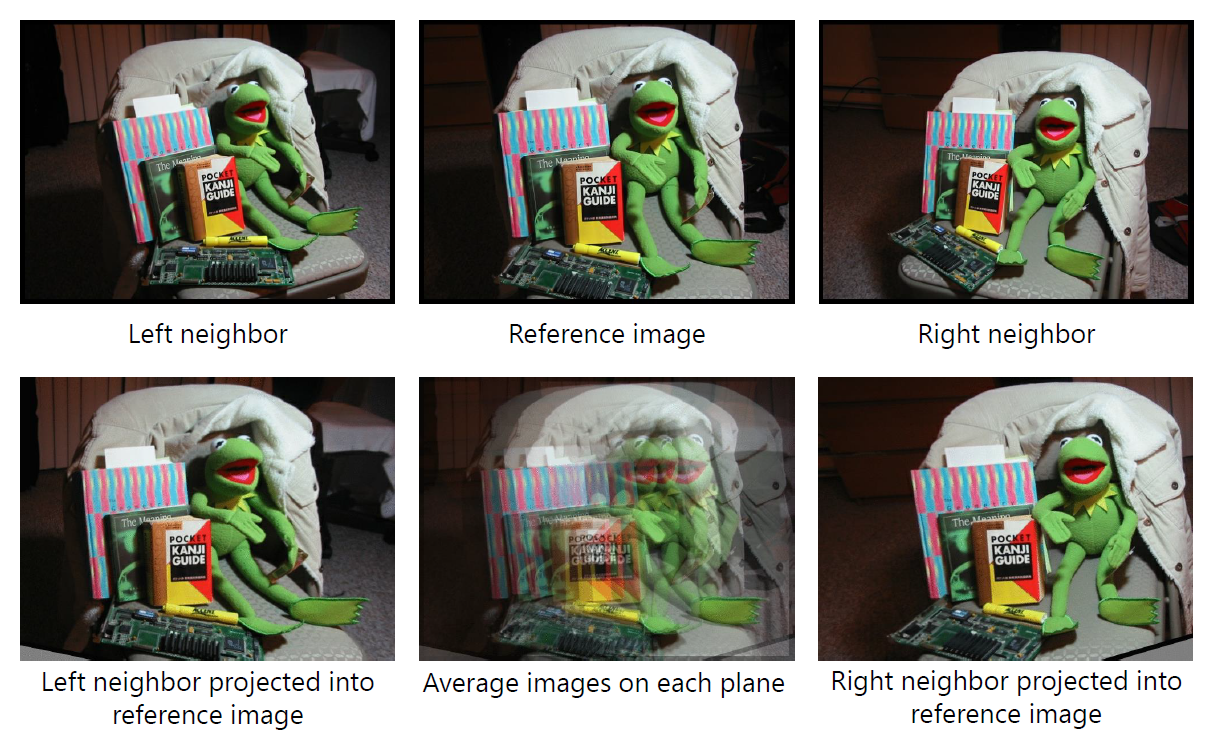

depth를 평균낸 뒤 sweep하여 image들의 reprojection을 얻습니다.





Fusing multiple depth maps



각 이미지마다 depth map을 계산하고, depth maps을 합쳐서 3D model을 만듭니다.





Another approach: NeRF



RGB와 alpha로부터 $(x,y,z)$의 함수로 scenes을 표현하고, volume rendering을 사용하여 이미지들을 render합니다.
